Avtomatlashtirilgan chang qoplama liniyalari uchun purkagichli qoplama roboti
Bizning purkagichli qoplama robotimiz metall, plastmassa va kompozit ish qismlarini avtomatlashtirilgan kukun bilan qoplash uchun ishlatiladi. U takrorlanadigan püskürtme yo'llari va boshqariladigan qoplama parametrlarini talab qiladigan qoplama ishlab chiqarish liniyalariga birlashtirilishi mumkin.
Afzalliklar
- Takrorlanadigan qoplama yo'llari uchun ±0,05 mm takroriy joylashishni aniqlash
- Katta ish qismini qoplash uchun 2131 mm qo'l cho'zilishi
- Mahsulotlarni tezroq almashtirish uchun-bepul oʻqitish tizimi dasturi
- Uzoq{0}}tsikl ishlab chiqarish uchun barqaror kukunli oziqlantirish
- Konveyer va aylanadigan platforma integratsiyasi bilan mos keladi
- Ruxsat etilgan ishlab chiqarish sxemalarida doimiy qoplama ishlashini qo'llab-quvvatlaydi
- 10 kg foydali yuk elektrostatik purkagich moslamalarini va harakat barqarorligiga ta'sir qilmasdan kabel yo'nalishini qo'llab-quvvatlaydi
Tizim tuzilmasi konfiguratsiyasi
- 6 o'qli sanoat robotli qo'l
- Elektrostatik purkagichni yig'ish
- Kukun bilan ta'minlash va oziqlantirish tizimi
- Traektoriyani yozib olish uchun o'rgatuvchi kulon
- Boshqaruv shkafi (harakatni boshqarish + elektr tizimi)
- Ruxsat etilgan dastgoh yoki armatura platformasi
Asosiy texnik parametrlar
|
Parametr |
Spetsifikatsiya |
|
Qo'l oralig'i |
2131 mm |
|
Joylashuvni aniqlashning aniqligini takrorlang |
±0,05 mm |
|
Maksimal yuk |
10 kg |
|
Quvvat quvvati |
6,48 kVA |
|
Uskunaning og'irligi |
Taxminan. 230 kg |
|
Himoya klassi |
Bilak: IP54, tanasi: IP40 |
Amaldagi ishlab chiqarish shartlari
Uskunalar odatda quyidagi ishlab chiqarish qurilmalarida qo'llaniladi:
- Metall konstruktiv qismlar uchun chang qoplama liniyalari
- Maishiy texnika korpuslari uchun sirtni tugatish liniyalari
- Sanoat mebellarini qoplash jarayonlari
- Alyuminiy profil qoplama liniyalari
- Umumiy sanoat metall qismlari sirtini tozalash liniyalari
Material va qoplamaning mosligi
Tizim quyidagi ish qismlari materiallari bilan mos keladi:
- Sovuq{0}prokat
- Galvanizli po'lat
- Alyuminiy qotishmasi (masalan, 6063 profil)
- ABS / PC plastmassalari
- MDF va muhandislik yog'och yuzalar
Mos keladigan chang qoplama turlariga quyidagilar kiradi:
- Epoksi kukunli qoplamalar
- Polyester kukunli qoplamalar
- Ftoruglerodli kukunli qoplamalar
- Funktsional qoplamalar (-korroziyaga qarshi / ob-havoga-bardoshli / dekorativ qoplamalar)
Loyiha konfiguratsiyasini qo'llab-quvvatlash
Tizim konfiguratsiyasi quyidagilarga asoslanib sozlanishi mumkin:
- Ish qismining o'lchamlari va geometriyasi
- Ishlab chiqarish quvvatiga qo'yiladigan talablar
- Qoplama materialining turi
- Mavjud chiziq sxemasi
- Avtomatlashtirishni integratsiyalash usuli
Kotirovka va texnik baholash uchun odatda quyidagi ma'lumotlar talab qilinadi:
- Ish qismlarining chizmalari yoki fotosuratlari
- Kutilayotgan ishlab chiqarish quvvati
- Qoplama jarayoniga qo'yiladigan talablar
- Mavjud ishlab chiqarish liniyasi shartlari
- Afzal integratsiya usuli
Qo'llash sohalari va mos keladigan materiallar
| Ilova maydoni | Oddiy ob'ektlar | Mos keladigan materiallar va chang turlari |
|---|---|---|
| Maishiy texnika | Sovutgich/kir yuvish mashinasi korpuslari, konditsioner bloklari, mikroto'lqinli pechlar, guruch pishirgich tagliklari | Sovuq{0}}prokat, ABS, PC/ABS; Epoksi kukuni, Polyester kukuni |
| Mebel va uy jihozlari | Mebel panellari (metall/yog'och), shkaf romlari, tortma slaydlari, eshik tutqichlari, hammom jihozlari | Galvanizli po'lat, qattiq yog'och, MDF; Mat poliester kukuni, yog'och donini uzatuvchi kukun, antibakterial kukun |
| Bino va bezatish | Alyuminiy eshik / deraza profillari, parda devor panellari, yong'inga qarshi eshik ramkalari, metall ship panellari | 6063 alyuminiy, galvanizli po'lat, rangli po'lat; Ob-havoga{1}}bardoshli poliester kukuni, Fluorokarbon (UV-chidamli), toshga o'xshash- |

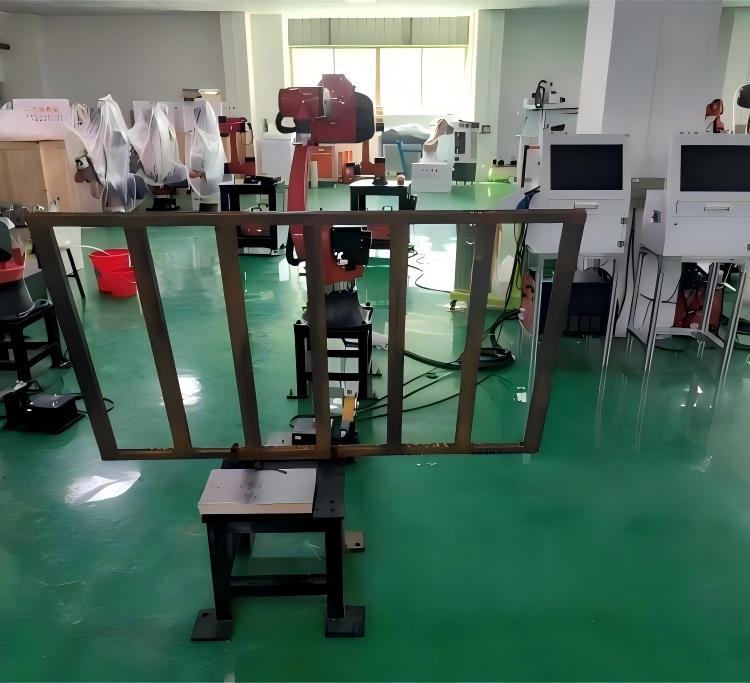

-Sayt simulyatsiyasi va tuzilmaviy yaqin{1}}ekranda

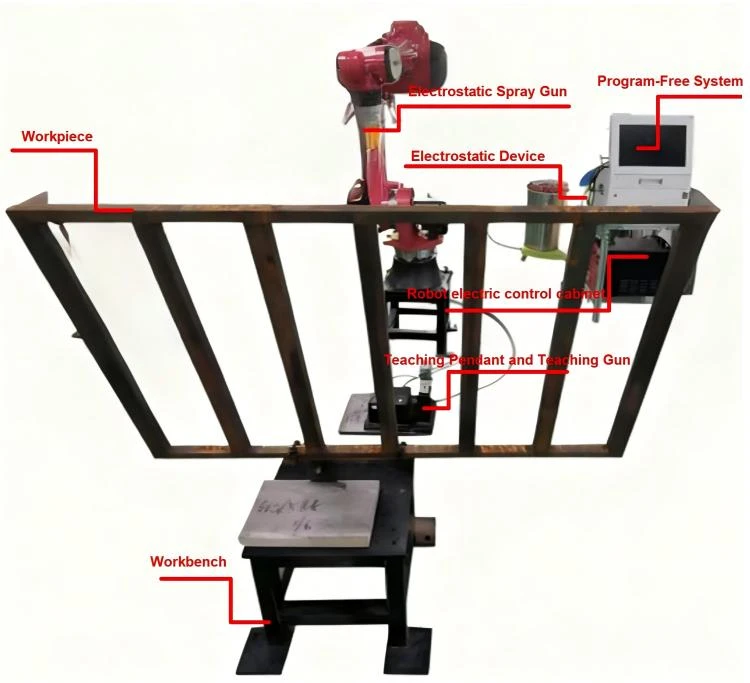

Shakl 2.1 Saytdagi{1}}fizikaviy obyekt diagrammasi
O'rgatish kulon va o'quv qurol
Elektrostatik purkagich
Elektrostatik purkagich
Dastur-Bepul tizim
Robot elektr boshqaruv shkafi
Ko'tarilgan mahkamlash bazasi/ishchi stol
TSS
